適用范圍

裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。

在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

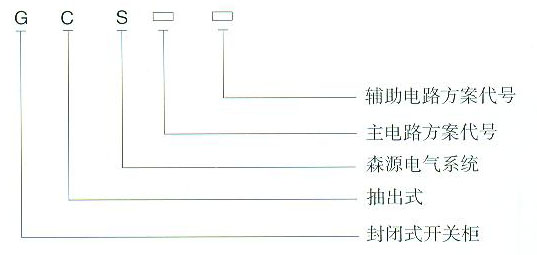

產品型號及含義

基本電氣參數
a.額定絕緣電壓	交流660（1000）V
b.額定工作電壓　主電路	交流380(660)V
輔助電路	交流380、220V
	直流220、110V
c.額定頻率	50(60)HZ
d.水平母線額定電流	≤4000A
e.垂直母線額定電流	1000A
f.額定峰值耐受電流（0.1s）	105、176KA
g.額定短時耐受電流（1s）	50、60KA



高	寬		深
2200	400		800
			1000
			800
	600		1000
			600
			800
	800		1000
			600
	1000		800
			1000

結構特點

• 裝置的主構架采用SMF型鋼，構架采用拼裝和部份焊接兩種結構形式。主構架上均有安裝模數也E=20mm
• 裝置各功能室嚴格分開，其隔室主要分為蘇能單元室、母線室、電纜室、各單元的功能作用相對獨立。
• 裝置沒有采用將水平主母線置于柜頂?shù)膫鹘y(tǒng)設計，使電纜室上下均有出線通道，解決了老產品無法上出線的難題。
• 裝置柜體的尺寸系列如上表。

本文由橋架生產廠家鎮江華中電器有限公司于2011.12.30整理發布。
